• 금속 시료 중 휘발성 수소 및 총 수소 분석
• ISO 3690 및 AWS A4.3 M: 201X 적용 분석
• 표면처리 시제품에 대한 잔류 수소에 대한 측정 - 표면처리 특히 도금된 시편의 수소 취성에 관한 신뢰성 확보 - 적외선 Furnace에 의한 온도 가열, Hot Extraction 분석 방식을 통하여 온도에 따른 시제품의 수소 취성에 관한 분석 및 신뢰성 확보 가능 - 기존 보급된 장비와 비교하여 장입 가능 시료 크기가 크기 때문에(Max 30mm, 타 기기 average 10mm) 신뢰성 높은 분석
뿌리장비 예약
장비 상세정보

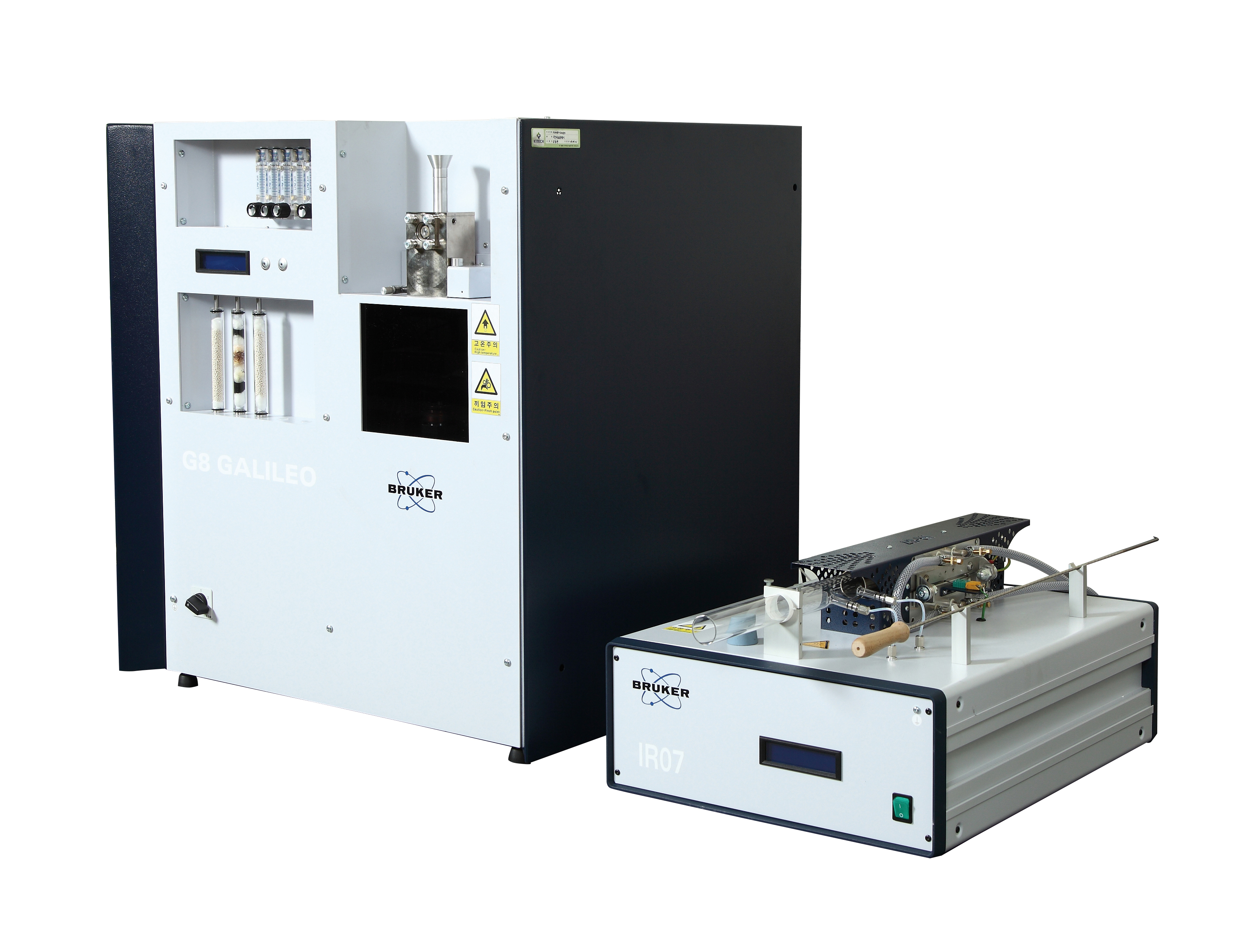

장비사진 | 장비명 | 확산수소분석기(Diffusible Hydrogen Analyzer) | ||
---|---|---|---|---|
제작사 | Bruker Elemental GmbH | 모델명 | G8 GALILEO | |
NTIS | NFEC-2015-05-202023 | E-TUBE | 1504-B-0117 | |
장비분류 | 분석장비 | 기술분야 | 표면처리 | |
보유센터 | 부산뿌리기술지원센터 | 장비상태 | 정상 | |
구축일 | 2015-04-21 | 구축비용 | 61,787,018원 | |
수수료 | 30,000원/건 | 바우처 사용 | 사용가능 | |
담당자 | 김민수 | 연락처 | ||
매뉴얼 |
|
주요사항
원리 및 특징
○ 금속 시료 중 휘발성 수소 및 총 수소 분석
○ ISO 3690 및 AWS A4.3 M: 201X 적용 분석 방식.
○ 적외선 Furnace에 의한 Hot Extraction과 Impulse furnace를 이용한 Melting 추출 방식
○ Program에 의한 가열 온도 설정 최고 900°C (적외선 Furnace), 최고 2,500°C Impulse Furnace.
○ 시료 크기: 30 mm 직경 x 110 mm 길이 까지 측정.
○ 총 수소 량 분석
○ ISO 3690 및 AWS A4.3 M: 201X 적용 분석 방식.
○ 적외선 Furnace에 의한 Hot Extraction과 Impulse furnace를 이용한 Melting 추출 방식
○ Program에 의한 가열 온도 설정 최고 900°C (적외선 Furnace), 최고 2,500°C Impulse Furnace.
○ 시료 크기: 30 mm 직경 x 110 mm 길이 까지 측정.
○ 총 수소 량 분석
사용예
• 금속 시료 중 휘발성 수소 및 총 수소 분석
• ISO 3690 및 AWS A4.3 M: 201X 적용 분석
• 표면처리 시제품에 대한 잔류 수소에 대한 측정 - 표면처리 특히 도금된 시편의 수소 취성에 관한 신뢰성 확보 - 적외선 Furnace에 의한 온도 가열, Hot Extraction 분석 방식을 통하여 온도에 따른 시제품의 수소 취성에 관한 분석 및 신뢰성 확보 가능 - 기존 보급된 장비와 비교하여 장입 가능 시료 크기가 크기 때문에(Max 30mm, 타 기기 average 10mm) 신뢰성 높은 분석
• ISO 3690 및 AWS A4.3 M: 201X 적용 분석
• 표면처리 시제품에 대한 잔류 수소에 대한 측정 - 표면처리 특히 도금된 시편의 수소 취성에 관한 신뢰성 확보 - 적외선 Furnace에 의한 온도 가열, Hot Extraction 분석 방식을 통하여 온도에 따른 시제품의 수소 취성에 관한 분석 및 신뢰성 확보 가능 - 기존 보급된 장비와 비교하여 장입 가능 시료 크기가 크기 때문에(Max 30mm, 타 기기 average 10mm) 신뢰성 높은 분석
활용분야
• Main Body (주 기기) - Quartz Tube 적외선 가열로 ?Max. Temp. 900oC (프로그램 허용치) ?Max. Temp. 1,100oC (최대 허용치) - 가열로 크기 (시료) : 지경 30 mm, 길이 110 mm - 측정 범위 : 0.05 ~ 1000 ml/100g (시료 무게) - 분해능 : 0.001 mg/100g (시료 무게) - 분석 시간 : 약 3분 ~ 2시간, 일반적 15~20분 - Carrier Gas : 질소 99.999% 이상, 2기압 - Gas calibration : Max. 10 point, 수소 or 헬륨 - 검출기 : Thermal Conductivity Detector(TCD) with Automatic Baseline control
• Water Colin System: Recirculation water system - 압력: 3bar 이상 - 유량: 1 liter/min.
• PC, Software
• Accessories - Balance: 220g 이상. 0.1 mg. 주 기기와 연결 자동 입력 - gas regulator: Carrier Gas와 Calibration Gas 용 - gas Purification 시약 및 Tube - Molecular sieve
• Water Colin System: Recirculation water system - 압력: 3bar 이상 - 유량: 1 liter/min.
• PC, Software
• Accessories - Balance: 220g 이상. 0.1 mg. 주 기기와 연결 자동 입력 - gas regulator: Carrier Gas와 Calibration Gas 용 - gas Purification 시약 및 Tube - Molecular sieve
