가. 하드웨어:
(1). 기계 스펙 (Spec)
1) 모듈 : m0.5-m20.0
2) 측정가능잇수 : 10-500
3) 최대물림외경 : 650mm
4) 기본 측정 가능 외경 : 0-600mm
5) 측정가능치폭 : max. 400mm
6) Tangent 길이 : ±200mm
7) Helix 각도 : ±65˚
8) 기어물림가능길이 : 50-800mm
9) 측정가능무게 : 500Kg
10) 측정 데이터 분석 배율 : x50, x100, x200, x500, x1000
11) 측정 모드 : 자동 / 수동 선택 가능
(2). PC 사양 및 시스템 :
1) Personal computer DELL
2) Windows 7
3) 20"" LCD Monitor
4) Laser printer A-4 sheet

나. 소프트웨어 :
(1). 측정 소프트웨어
1) 자동 / 수동 Tooth profile , lead 측정 기능
2) Tooth profile , lead에 대한 편차 산출 및 저장기능
3) 1 Tooth 또는 각도별 분할 측정기능 , All Tooth 측정기능
4) 측정 Data의 국제 규격별 등급 표시 기능
5) Data의 3d 형상 표현 기능
6) Internal gear 측정 기능
7) Pitch 측정 기능
8) Run-out 측정 기능
(2). 측정 데이터 분석 및 관리 소프트웨어
1) K-chart Program ( 제품의 관리구간의 지정 및 실제 측정 Data의 관리선 규제 )
2) 3D Graph Output 기능을 이용한 Data 입체와 및 분석기능
3) Spec 벗어난 data에 대한 표시기능
4) 반복 측정 Data의 비교 분석 기능
5) 출력 Sheet의 Data 방향 변경 및 양식별 변환 기능
6) 측정 Data의 관리 구간 변경 기능
(3). 옵션 소프트웨어
1) HOBBING CUTTER PROGRAM / 호프커터 측정 프로그램
2) SHAVING CUTTER PROGRAM / 쉐이빙커터 측정 프로그램
3) WORM GEAR PROGRAM / 웜기어 측정 프로그램
4) WORM WHEEL GEAR PROGRAM / 웜휠기어 측정 프로그램
5) TAPER GEAR PROGRAM / 테이퍼 기어 측정 프로그램
6) PINON CUTTER PROGRAM / 피니언커터 측정 프로그램
7) NO SPECIFICATIONS GEAR PROGRAM / 제원이 없는 기어 측정 프로그램
8) SPC PROGRAM / 서버관리 및 data 분석 프로그램
9) AUTOMATIC NUMBERING SYSTEM / Barcode data 인식 및 관리 프로그램
다. 옵션 액세서리 :
(1) AC voltage regulator [A.V.R] / Auto Voltage Regulators
(2) Master gear for auto measurement / 측정기 정도 검사용 Master
(3) Auto Zero set Gauge / 자동 “0”점 조정 Master
(4) LOWER CENTER (Φ35 x 300L) / 하부 Center Spare
(5) WORK DRIVE (Φ40 ~ Φ80) / 제품 미끄럼방지용 고정 장치
(6) STYLUS FOR EXTERNAL GEARS / 측정자 EXTL-Φ0.7A ~ Φ3.0 = 55 PCS / EXTL-Carbide stylus = 6 PCS
(7) DETECTOR (Special type-600㎛) / 검출기
(8) Straight Arbor / 제품 측정용 Jig
(9) Test mandrel / 측정기 정도 검사용 Bar
(10) Dial gauge and holder / 측정기 정도 검사용
(11) AUTOMATIC NUMBERING UNIT / Barcode data 인식용 Unit
(12) Worktable for internal gear(3JOW TYPE) / 내치측정용 Table
(13) Work table for internal gear Ø 450 / 내치측정용 Table
(14) Stylus for internal gear / 내치측정용 측정자
(15) Holder for internal gear / 내치측정용 Holder

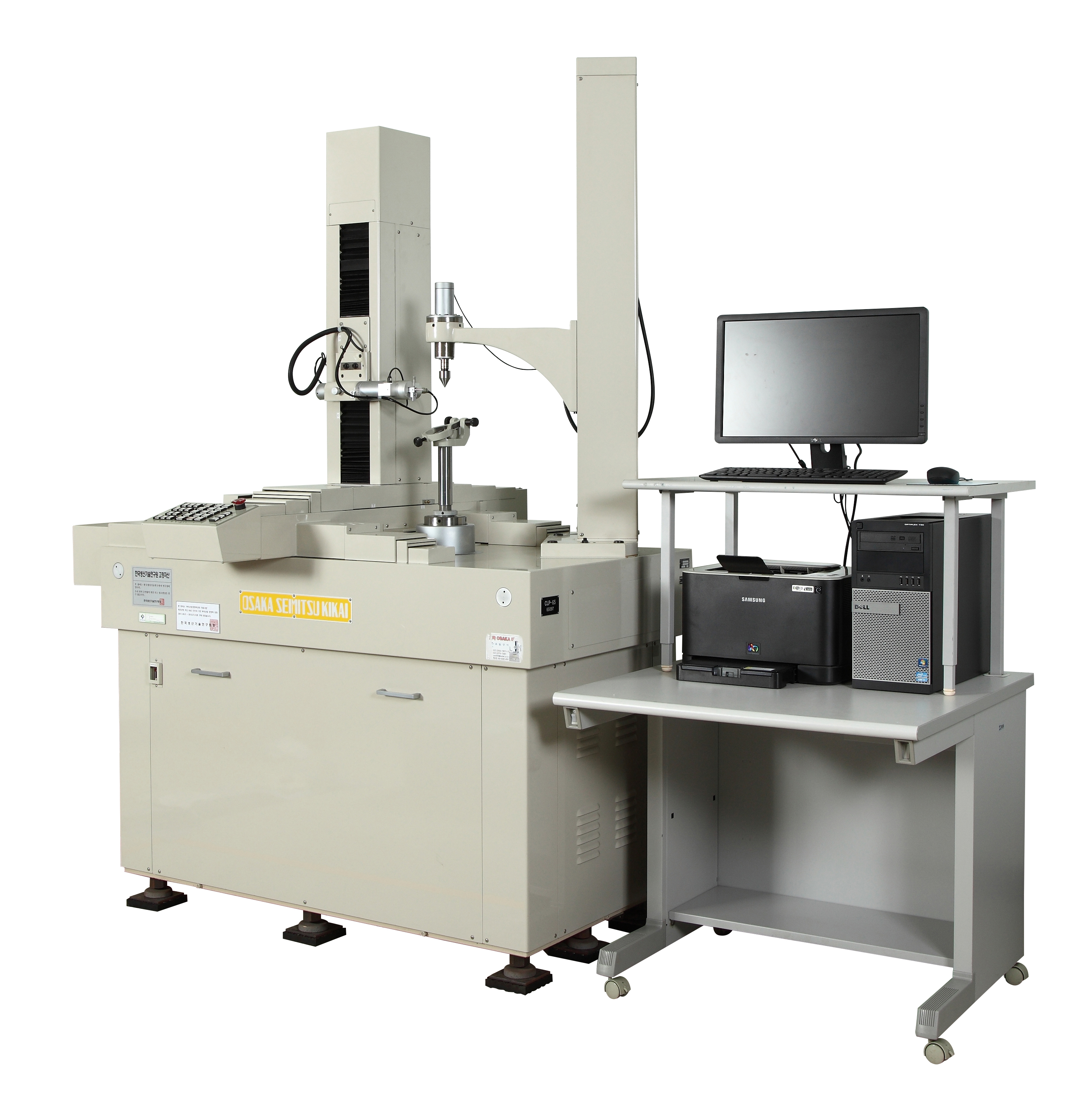

기어측정기 : 전자동 치형 및 치면형상측정기 - 접촉식 프로브 장착 , 직접 치면에 접촉하여 기어정밀도 검사 - 고정도 기어측정(1등급), 측정시간 단축 , 스포/웜/헬리컬 등 다양한 기어측정가능

#NAME?

CLP-65는, 자동차의 트랜스미션(톱니바퀴식 변속기)등, 고부하로 사용되는 톱니바퀴의 정밀측정으로 특화된, 최신식 CNC(컴퓨터수치제어)전자동톱니바퀴측정기이다. 톱니바퀴의 톱니모형, 톱니의 심, 피치, 편심 등을 스피드하고 정밀하게 측정할 수 있으며, LAN에 대응하여, 네트워크상의 데이터관리나 열람, 처리가 실시간으로 가능하다. 트랜스미션 등에 사용되는 기어류는 고속화 및 정밀도가 우수한 제품만 채택이 가능한데 실제 범용 장비들로는 그 제품의 형상 및 제품 데이터를 정확하게 얻어내기 어렵기에 고정밀도, 높은 내구성을 가진 기어 전용측정기를 이용하여 데이터의 신뢰성 확보와 품질 향상에 많은 도움을 줄 수 있다. 세부사항 (1) 목적 (Purpose) - 톱니바퀴(Gear)의 톱니모형, 톱니의 심, 피치, 편심 등을 스피드하고 정밀하게 측정하여, 품질 향상 및 생산력 증대, 새로운 제품의 개발 등을 지원할 수 있는 시스템을 구축, 개발 지원 시스템 구축 및 새로운 제품의 디자인에 필요한 고속, 고정밀 CNC GEAR 전용 측정기 (2) Stand-Alone 측정 및 관리 시스템 - 제안되는 시스템은 수동 및 자동 Software 와 공구류에 대한 측정기능을 포함하며, data의 SPC(Control chart server program)가 구축되어 Data의 관리 및 분석이 용이 해야 하며, Auto numbering system을 적용하여 양산관리 능력까지 5가지 구성 요소들은 반드시 단일 Maker 로 제작 되어 Total Solution을 제공 하여야 한다. (3) 제안되는 시스템은 본 연구소의 다양한 연구목적에 최대한 부응하기 위하여 Program에 의해 자동 구동 되는 CNC Type이어야 하며, SPC PROGRAM 및 AUTOMATIC NUMBERING SYSTEM 기능을 가지고 있어야 한다. (4) 본체는 전원으로 구동 되며, 별도의 Air/Gas/Oil등의 부대설비가 필요 없어야 한다. (5) 측정 Data의 신뢰성을 확보하기위해 검교정이 가능해야 하며, 성적서 발행이 가능 해야 한다. (국제인증취득서 첨부필요) (6) 제안되는 시스템은 Windows 기능을 포함하고 있어야 하며, Data의 관리 및 Back-up이 용이해야한다. 측정Data의 자동 저장 기능 및 네트워크상에서 Data를 확인 및 Data Copy가 가능해야 한다.
