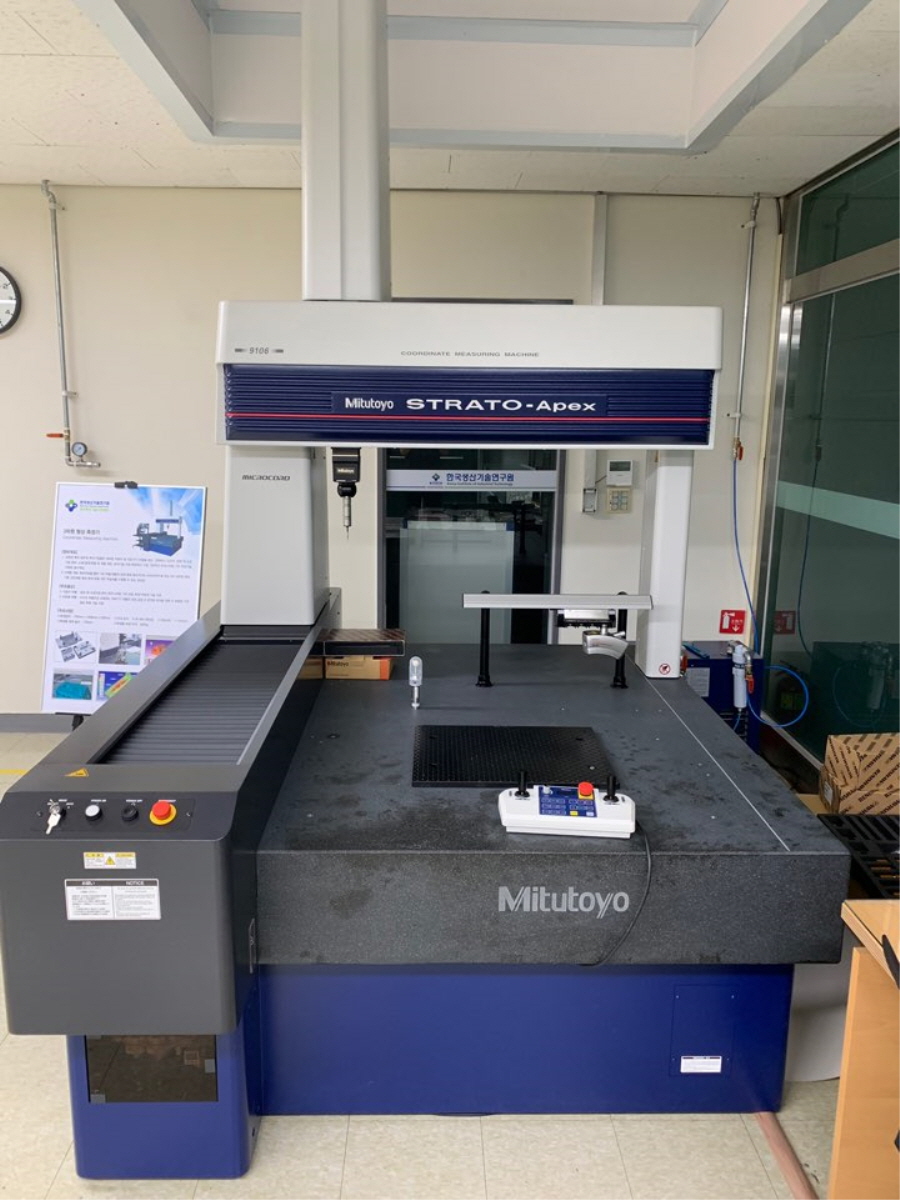

○ Main body
- Travel size : 900mm × 1,600mm × 600mm 이상
- Software base module PC-version 포함
- X, Y, Z, W, V 5 axis scanning
- Line sensor type : Laser probe
- Accuracy : ±1㎛ / 3L
- 안내 방식 : 정압 공기 축 베어링
- 측정 속도 : 1~3mm/s
- 측정 방식 : 리니어 엔코더 타입

○ 원리 : 레이져나 측정침을 이용하여 제품의 형상을 수치로 측정
○ 구성 : 컨트롤 박스, 제품지지 테이블, 제품측정 레이져/측정 침
1. 측정범위
1) X축 905㎜
2) Y축 1005㎜
3) Z축 605㎜
2. 분해능 : 0.00002㎜
3. 정밀도
1) MPEe (0.9+2.5L/1000)㎛
2) MPEp 0.9㎛
3) MPEthp 1.8㎛
4. 정반
1) 재질 Granite(화강암)
2) 크기 1080 * 1720㎜
3) 고정용 나사 M8 * 1.25㎜
5. 측정물
1) 최대 높이 770㎜
2) 최대 무게 800㎏
6. 장비 무게 : 2410㎏

- 자동차 부품 성형용 금형(사출, 다이캐스팅, 프레스) 치수 측정
- 성형품 형상 측정 및 주요 변형부 특성분석
- 벤치마킹 제품 및 부품 대상 역설계 데이터 획득
- 형상 측정은 제조공정 간에 품질 평가에 가장 기본적인 핵심요소 공정으로서 성형품의 품질
을 결정하는 금형의 정밀도 평가, 이를 통한 금형 수정부 및 방안 도출 지원에 가장 기본적
인 과정이며, 다수의 부품으로 조립되는 제품의 조립 공정간 문제점 분석을 위한 각 부품별
기하정보 측정에도 필수적인 장비임
- 아울러, 원주권에 분포하고 있는 대부분의 제조기업들은 뿌리산업 전방산업군의 수요기업으로
부품 및 모듈제품을 납품하고 있음에 따라 이에 대한 생산부품/제품의 형상 측정데이터를 상시
제공하여야 하나, 측정 전문 인력 및 고성능의 측정장비 부재로 인하여 엔지니어링 기반 측정
기술 지원에 필수적인 도입 장비 구축을 통하여 기업들의 상시 애로기술 분야 지원이 시급함
- 또한, 신제품 개발, 벤치마킹을 통한 기존 부품/제품의 변경 등에 필수적으로 수반되어야 할 목업
제작 데이터 확보, 기존 선진제품 형상 분석 등을 위한 역설계(Reverse engineering)수행할 수 있음

- 본 장비는 금형코어, 다이, 성형품(자동차 부품, 의료기기 부품, 일반 소
비재 등)을 대상으로 각종 기하정보를 측정할 수 있는 장비로서 설계 치수 대비 형
상 정밀도 계측 및 분석, 기성제품 역설계 데이터 획득 등의 엔지니어링 기반 측정
기술 지원에 사용됨
- 자동차 부품 성형용 금형(사출, 다이캐스팅, 프레스) 치수 측정
- 성형품 형상 측정 및 주요 변형부 특성분석
- 벤치마킹 제품 및 부품 대상 역설계 데이터 획득
